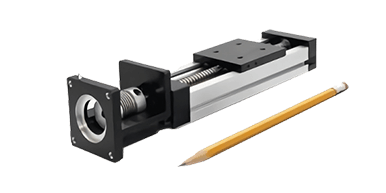

MS直線模組單元>>特性
雙LinearRace導軌組件
獨特的軸承支撐設計
集成式滾珠絲杠或梯形絲杠
超緊湊
完整的坐標定位解決方案
堅固且重量輕
柔性安裝配置
低摩擦阻力
低驅動力矩
無粘滑
高精度
航空級鋁合金基座
行程最長至 900 mm
| 規格/軸的尺寸 | MS25 | MS33 | MS46L |
| 截面尺寸（寬x高）: mm | 50 x 25 (2.0 x 1.0) | 60 x 33 (2.4 x 1.3) | 86 x 46 (3.4 x 1.8) |
| 絲杠類型 | 梯形絲杠 | 梯形絲杠 | 梯形絲杠 |
| 最大行程長度: mm | 705.5 | 704 | 821.3 |
| 最大直線速度: m/s | 0.85 | 1.02 | 0.83 |
| 最大加速度: m/s2 | 9.8 | 9.8 | 9.8 |
| 重復精度: ± mm | 0.005 | 0.005 | 0.005 |
| 精度: mm/300mm | 0.2 | 0.2 | 0.25 |
| 最大輸入速度: rpm | 2000 | 2000 | 2000 |
| 溫度范圍: °C | -20 ~ 80 | -20 ~ 80 | -20 ~ 80 |
| 最大動態負載力 Fx: N | 17.8 | 80.1 | 133.4 |
| 最大動態負載力 Fy: N | 100 | 150 | 450 |
| 最大動態負載力 Fz: N | 100 | 150 | 450 |
| 最大動態負載力矩 (Mx): Nm | 1.4 | 2.8 | 13.9 |
| 最大動態負載力矩 (My): Nm | 1.3 | 2.5 | 11.6 |
| 最大動態負載力矩 (Mz): Nm | 2.7 | 5.1 | 23.6 |
| 最大驅動軸力: N | 222 | 222 | 533 |
| 最大驅動軸力矩: Nm | 0.08 | 0.43 | 0.59 |
| 梯形絲杠直徑: mm | 6.35 (0.25) | 9.53 (0.38) | 12 |
| 梯形絲杠導程: 公制導程 (mm) | 1.5, 2, 3 | 2 | 3, 10, 25 |
| 重量: kg 零行程單元重量 每100 mm行程的重量 每個滑架的重量 | 0.47 0.18 0.07 | 0.69 0.31 0.12 | 2.21 0.65 0.30 |
